Счётчики газа бытовые Elster
Посмотреть цены ↓Счетчики газа Эльстер (Германия)
![Счетчик газа ELSTER счетчики газа ELSTER. фото](/img/lazyload/6f46bf2616be447219560efa5e681db2.webp)
Бытовые счётчики газа объёмные диафрагменные типа ВК-G1,6(T); ВК-G2,5(T); ВК-G4(T) с правым и левым направлениями потока газа.
Область применения:
Счетчики предназначены для измерения объема потребляемого газа (природного, сжиженного, нефтяного и других неагрессивных газов) в квартирах, индивидуальных домах и других сферах коммунального хозяйства.
Счетчики предназначены для измерения объема потребляемого газа (природного, сжиженного, нефтяного и других неагрессивных газов) в квартирах, индивидуальных домах и других сферах коммунального хозяйства.
Принцип работы:
Принцип работы счетчика основан на перемещении подвижных перегородок (диафрагм), расположенных в камерах, при поступлении газа в счетчик. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, которые связаны с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м3.
Отличительные особенности:
-
Компактность конструкции и современный дизайн
-
Наличие конструктивного исполнения как с правым, так и левым направлениями потока газа
-
Возможность дополнительного монтажа НЧ генератора IN-Z61 для дистанционной передачи сигнала
-
Блокировка отсчетного устройства от обратного хода
-
Высокая чувствительность и точность измерения
-
Низкие энергетические потери и малая потеря давления
-
Нечувствительность к загрязнениям
-
Низкий уровень шума
-
Высокая коррозийная стойкость применяемых материалов
-
Длительный срок службы и высокая надежность
Основные характеристики:
-
Диапазон рабочих расходов от 0,016 м3/ч до 6 м3/ч
-
Погрешность измерения:
±3 % в диапазоне расходов от Qмин. до 0,1 Qном.
±1,5% в диапазоне расходов от 0,1 Qном. до Qмакс. включительно -
Рабочее давление газа до 50 кПа
-
Диапазон температур окружающей среды:
Рабочей среды минус 30 °С плюс 50 °С
Окружающей среды минус 40 °С плюс 50 °С

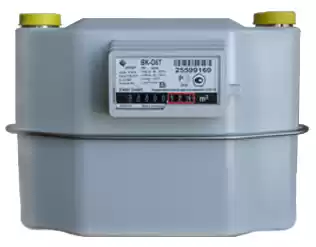

Диафрагменные счетчики газа с механической термокомпенсацией ВК-G4T, BK-G6T, BK-G10T
Область применения:
Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
Принцип работы:
Счётчики состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчёточного устройства.
Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству.
Для корректировки влияния температуры газа на показания отсчётного устройства в конструкцию счётчиков введено устройство с биметаллической температурной компенсацией. Биметаллическая компенсация при температурах газа отличных от нормальной температуры по ГОСТ 2939-63, изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.
Счётчики состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчёточного устройства.
Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству.
Для корректировки влияния температуры газа на показания отсчётного устройства в конструкцию счётчиков введено устройство с биметаллической температурной компенсацией. Биметаллическая компенсация при температурах газа отличных от нормальной температуры по ГОСТ 2939-63, изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.
Отличительные особенности:
Счётчик построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.
Счётчик построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.
В конструкции счётчика применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.
Именно наличие оригинальной конструкции золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.
Основные технические характеристики счетчиков ВК-G4T, BK-G6T, BK-G10T:
Диапазон рабочих расходов:
ВК-G4Т 0,04 – 6 м3/ч;
ВК-G6Т 0,06 – 10 м3/ч;
ВК-G10Т 0,10 – 16 м3/ч.
Погрешность измерения:
в диапазоне от Qмин. до 0,1 Qном. ± 3 %;
в диапазоне от 0,1 Qном. до Qмакс. ± 1,5 %
Порог чувствительности: 0,008 м3/ч для ВК-G4Т, ВК-G6Т с циклическим объёмом V2 л, для ВК-G10Т с циклическим объёмом V5,6 л – 0,01 м3/ч.
Рабочее давление: 50 кПа
Максимально допустимое давление внутри корпуса: 50 кПа
Потеря давления: менее 200 Па
Диапазон температуры рабочей среды: от минус 25°С до плюс 40°С Диапазон температуры окружающей среды: от минус 40°С до плюс 55°С
Возможность использования дистанционного датчика импульсов IN-Z61.
Диапазон рабочих расходов:
ВК-G4Т 0,04 – 6 м3/ч;
ВК-G6Т 0,06 – 10 м3/ч;
ВК-G10Т 0,10 – 16 м3/ч.
Погрешность измерения:
в диапазоне от Qмин. до 0,1 Qном. ± 3 %;
в диапазоне от 0,1 Qном. до Qмакс. ± 1,5 %
Порог чувствительности: 0,008 м3/ч для ВК-G4Т, ВК-G6Т с циклическим объёмом V2 л, для ВК-G10Т с циклическим объёмом V5,6 л – 0,01 м3/ч.
Рабочее давление: 50 кПа
Максимально допустимое давление внутри корпуса: 50 кПа
Потеря давления: менее 200 Па
Диапазон температуры рабочей среды: от минус 25°С до плюс 40°С Диапазон температуры окружающей среды: от минус 40°С до плюс 55°С
Возможность использования дистанционного датчика импульсов IN-Z61.
Цена на счетчик газа Эльстер
Название
|
Цена, грн
|
|
Elster BK-G1,6
|
1634
|
|
Elster BK-G2,5
|
1634
|
|
Elster BK-G4
|
1634
|
|
Elster BK-G1,6T
|
1892
|
|
Elster BK-G2,5T
|
1892
|
|
Elster BK-G4T
|
1892
|
|
Elster BK-G6
|
3311
|
|
Elster BK-G6T
|
4730
|
|
Elster BK-G10
|
11825
|
|
Elster BK-G10T
|
13717
|
|
НЧ датчик IN-Z61
|
1290
|
|
КМЧ
|
80
|
|
КМЧ Ду40 мм
|
288
|
Купить газовый счетчик Эльстер с возможной доставкой по г.Киев, а также транспортными перевозчиками в любой регион Украины: Винница, Днепр, Донецк, Житомир, Запорожье, Ивано-Франковск, Кировоград, Кривой Рог, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Черкассы, Чернигов, Черновцы, Харьков, Херсон, Хмельницкий и другие регионы.
