Антипотоп - система предотвращения протечек воды
Посмотреть цены ↓
Для чего нужна защита от протечек воды? Все знают истину: беду дешевле предотвратить, чем разгребать последствия. Прорыв, протечка, просто потоп – это беда, а в некоторых случаях – катастрофа. И одно дело, если пострадали только лично Вы или Ваша собственность, а если залило соседей, да не одних? Пострадала ценная документация или оборудование? Приостановлена из-за аварии работа конторы или офиса? Крики, ругань, обвинения, испорченные отношения и, как печальный итог, иски в суд на компенсацию материального и морального ущерба, недополученной прибыли и т. д. Наверняка, если не Вы сами, то кто-то из Ваших знакомых был в похожей ситуации. А ведь ее легко избежать.
На рынке сантехнического оборудования давно присутствует система защиты от протечек воды, или, проще – система «Антипотоп» (производство Украина). Это готовое решение для защиты от аварийных ситуаций в квартирах, бытовых, административных и производственных помещениях.
К блоку контроля защиты можно подключить до четырех датчиков влаги на один канал, до двух электромагнитных клапанов (холодная/горячая вода) и до четырех кранов шаровых с электроприводом.
Датчики это маленькие малозаметные девайсы, которые можно разнести в разные места на расстоянии друг от друга. Устанавливаются они в самой нижней части участка возможного затопления, их можно спрятать под фальшь-плитку, плинтус, ванную или раковину.
Электромагнитный клапан при замыкании контактов в датчике перекрывает мгновенно воду, время срабатывания до 1 сек. Краны шаровые действуют аналогично, но время срабатывания у них составляет от 8 сек, в зависимости от выбранной модели.

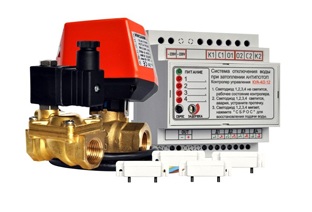

Система контроля протечки воды состоит из таких элементов:
- Контролер, к нему подключены датчики и запирающие клапана, он же дает световую и звуковую сигнализацию о наличии проблемы.
- Датчики замыкающего типа (вода попала на него и замкнула электрическую цепь), которые отправляют сигнал на контролер.
- Клапана или краны с электроприводом разного типа (по Вашему выбору), ставящиеся на подводящие воду трубы – холодную, горячую и, если надо, отопления.
Защита от протечек воды в квартире может стоять с самым простым контролером. Этого полностью достаточно. Датчики стоит располагать в туалете, под кухонной раковиной и два в ванной комнате. Ставить нужно так, чтобы защитить от случайного попадания влаги: во время мытья пола, купания или случайного разлития жидкости.
В комплект входит:
1. Контролер управления КУА.
На сегодняшний день производится 3 варианта:
КУА-4/2-12
Корпус контролера управления выполнен для монтажа на DIN - рейку 35мм. Контролер управления имеет световую индикацию и звуковое (зуммер) оповещение.
Напряжение питания: 220В;
Потребляемая мощность не более: 18 Вт;
Количество подключаемых датчиков затопления - до 4 шт.;
Количество подключаемых электромагнитных клапанов - до 2 шт.;
Выход питания клапанов: 2х12VDC;
Время задержки сигнала ТРЕВОГА (регулируется): 1 – 10 сек;
Габаритные размеры (ШхВхГ): 87х90х65 мм;
Вес не более: 250 г.
Потребляемая мощность не более: 18 Вт;
Количество подключаемых датчиков затопления - до 4 шт.;
Количество подключаемых электромагнитных клапанов - до 2 шт.;
Выход питания клапанов: 2х12VDC;
Время задержки сигнала ТРЕВОГА (регулируется): 1 – 10 сек;
Габаритные размеры (ШхВхГ): 87х90х65 мм;
Вес не более: 250 г.
КУА-4/2
Корпус контролера управления выполнен для монтажа на DIN - рейку 35мм. Контролер управления имеет световую индикацию и звуковое (зуммер) оповещение.
Напряжение питания: 12В/1,5А;
Потребляемая мощность не более: 18 Вт;
Количество подключаемых датчиков затопления - до 4 шт.;
Количество подключаемых электромагнитных клапанов - до 2 шт.;
Выход питания клапанов: 2х12VDC;
Время задержки сигнала ТРЕВОГА (регулируется): 1 – 10 сек;
Габаритные размеры (ШхВхГ): 87х90х65 мм;
Вес не более: 250 г.
Потребляемая мощность не более: 18 Вт;
Количество подключаемых датчиков затопления - до 4 шт.;
Количество подключаемых электромагнитных клапанов - до 2 шт.;
Выход питания клапанов: 2х12VDC;
Время задержки сигнала ТРЕВОГА (регулируется): 1 – 10 сек;
Габаритные размеры (ШхВхГ): 87х90х65 мм;
Вес не более: 250 г.
КУА-4/4-С
Корпус контролера управления выполнен для монтажа на DIN - рейку 35мм. Контролер управления имеет световую индикацию и звуковое (зуммер) оповещение.
Напряжение питания: 220В;
Потребляемая мощность не более: 18 Вт;
Количество подключаемых датчиков затопления - до 4 шт.;
Количество подключаемых кранов с электроприводом - до 4 шт.;
Выход питания клапанов: 1х220В;
Время задержки сигнала ТРЕВОГА (регулируется): 1 – 10 сек;
Габаритные размеры (ШхВхГ): 87х90х65 мм;
Вес не более: 250 г.
Потребляемая мощность не более: 18 Вт;
Количество подключаемых датчиков затопления - до 4 шт.;
Количество подключаемых кранов с электроприводом - до 4 шт.;
Выход питания клапанов: 1х220В;
Время задержки сигнала ТРЕВОГА (регулируется): 1 – 10 сек;
Габаритные размеры (ШхВхГ): 87х90х65 мм;
Вес не более: 250 г.
2. Датчик затопления "Akvarate" - до 4шт.
Корпус датчика затопления выполнен из пластика, а электронная схема герметичная от внешнего воздействия влаги, солнечных лучей и пыли. Датчик затопления имеет два учредительных отверстия, и клеммы (+) и (-) для подключения, клеммы защищены крышкой от механических повреждений, два контрольных штыря замыкающих цепь включения датчика при контакте с водой.
Напряжение питания: 12 VDC (по кабелю управления).
Потребляемый ток:
В дежурном режиме: не более 5мкА;В режиме ТРЕВОГА: не более 5 мА;
3. Перекрывающее устройство.-
Электромагнитный клапан E107 (нормально закрытый) или Е207 (нормально открытый) - до 2шт .
Электромагнитный, отсечной клапан непрямого действия, со вспомогательной мембраной. Корпус клапана с крышкой - латунь. Арматурная трубка, плунжер, сердечник и пружина - нержавеющая сталь. Материал уплотнения - NBR.
|
Соединение, дюйм
|
1/2"
|
3/4"
|
1"
|
|
Пропускная способность
|
2,2 м3/час
|
5,2 м3/час
|
10,2 м3/час
|
|
Входное давление
|
0,15...15 бар
|
||
|
Температура среды
|
- 10...+ 90°C
|
||
|
Напряжение питания котушки
|
12 VDC
|
||
|
Потребляемый ток катушки
|
6,5 Вт
|
||
|
Степень защиты
(с присоединенным коннектором)
|
IP65
|
||
-

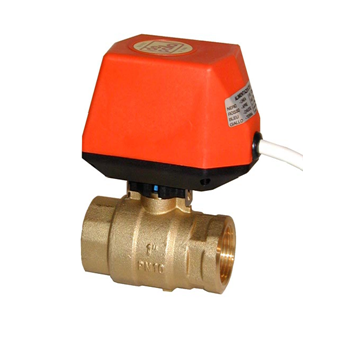

Шаровый кран с электроприводом De Pala - до 4шт.;
Двухходовой шаровый кран тип открыт-закрыт. Корпус крана - латунь. Материал уплотнения - EPDM.
Особенности:
-
увеличенная толщина стенок, выдерживающая превышение нормативного давления в 10 раз
-
улучшенная герметизация прокладок в уплотнении слоя и штока
-
высококачественный электропривод, произведенный в Германии
|
Присоединение, дюйм
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
|
Пропускная способность
|
12,5 м3/час
|
15,6 м3/час
|
31,3 м3/час
|
50 м3/час
|
|
Входное давление
|
0...10 бар
|
|||
|
Температура среды
|
0... +100°C
|
|||
|
Напряжение
|
220В
|
|||
|
Степень защиты
|
IP54
|
|||
Цена на защиту от протечек воды "Антипотоп"
|
Модель
|
|
Краткое описание
|
Цена,
грн
|
|
|
|
КУА-4/2-12
|
Украина
|
Контролер управления системой САОВ, до 4 датчиков затопления, до 2 электромагнитных клапанов (Н3 / НО, 12 VDC), звуковая система и сетовая индикация, 220В, корпус на DIN-рейку.
|
2892
|
||
|
КУА-4/2
|
Украина
|
Контролер управления системой САОВ, до 4 датчиков затопления, до 2 электромагнитных клапанов (НЗ / НО, 12 VDC), звуковая система и сетовая индикация, 12В, корпус на DIN-рейку.
|
2892
|
||
|
КУА-4/4-С
|
Украина
|
Контролер управления системой САОВ, до 4 датчиков затопления, до 4 кранов шаровых с электроприводом (220В/50Гц), звуковая система и сетовая индикация, 220 В, корпус на DIN-рейку.
|
2892
|
||
|
Akvarate
|
Украина
|
Датчик затопления
|
396
|
||
|
Варианты подключаемых клапанов
|
|
||||
|
E107DВ12
|
ACL
|
1/2", 2,2 м.куб/ч., до +90 градусов, 220VAC/12VDC, NC
|
1846
|
||
|
E107ЕВ18
|
ACL
|
3/4", 5,2 м.куб/ч., до +90 градусов, 220VAC/12VDC, NC
|
2405
|
||
|
E107FВ25
|
ACL
|
1", 10,2 м.куб/ч., до +90 градусов, 220VAC/12VDC, NC
|
3561
|
||
|
E207DВ12
|
ACL
|
1/2", 2,2 м.куб/ч., до +90 градусов, 220VAC/12VDC, NO
|
2466
|
||
|
E207EВ18
|
ACL
|
3/4", 5,2 м.куб/ч., до +90 градусов, 220VAC/12VDC, NO
|
3061
|
||
|
E207FВ25
|
ACL
|
1", 10,2 м.куб/ч., до +90 градусов, 220VAC/12VDC, NO
|
4246
|
||
|
Варианты подключаемых кранов с электроприводом
|
|
||||
|
M2B32FB
|
De Pala
|
1/2", 10.3 м.куб/ч., до +100 градусов, 220В, время закрытия 12 сек
|
3378
|
||
|
M2B02FB
|
De Pala
|
3/4", 10.3 м.куб/ч., до +100 градусов, 220В, время закрытия 12 сек
|
3417
|
||
|
M2B12FB
|
De Pala
|
1", 18 м.куб/ч., до +100 градусов, 220В, время закрытия 12 сек
|
3600
|
||
|
632F+M6A2
|
De Pala
|
1/2", 12,5 м.куб/ч., до +100 градусов, 220В, время закрытия 30 сек
|
3559
|
||
|
632F+M6A2W
|
De Pala
|
1/2", 12,5 м.куб/ч., до +100 градусов, 220В, время закрытия 15 сек
|
4247
|
||
|
602F+M6A2V
|
De Pala
|
3/4", 15,6 м.куб/ч., до +100 градусов, 220В, время закрытия 30 сек
|
3559
|
||
|
602F+M6A2W
|
De Pala
|
3/4", 15,6 м.куб/ч., до +100 градусов, 220В, время закрытия 15 сек
|
4247
|
||
|
612F+M6A2
|
De Pala
|
1", 31,3 м.куб/ч., до +100 градусов, 220В, время закрытия 30 сек
|
3817
|
||
|
612F+M6A2W
|
De Pala
|
1", 31,3 м.куб/ч., до +100 градусов, 220В, время закрытия 15 сек
|
4505
|
||
|
622F+M6A2
|
De Pala
|
1"1/4, 50 м.куб/ч., до +100 градусов, 220В, время закрытия 30 сек
|
4191
|
||
|
622F+M6A2W
|
De Pala
|
1"1/4, 50 м.куб/ч., до +100 градусов, 220В, время закрытия 15 сек
|
4879
|
||
Возможна доставка системы АНТИПОТОП по г.Киев, а также транспортными перевозчиками в любой регион Украины: Винница, Днепр, Донецк, Житомир, Запорожье, Ивано-Франковск, Кропивницкий, Кривой Рог, Луганск, Львов, Николаев, Одесса, Полтава, Ровно, Сумы, Тернополь, Черкассы, Чернигов, Черновцы, Харьков, Херсон, Хмельницкий и другие регионы.
