Газорегуляторные пункты

Шкафные газорегуляторные пункты

Пункты шкафные газорегулирующие (ШГРП, ШРП, ГРПШ) предназначены для снижения и поддержания давления газа на заданном уровне, а также коммерческого учёта потребления газа при газоснабжении промышленных и коммунально-бытовых объектов.

Подробнее >>>

Газорегуляторный пункт (ГРП) – это совокупность газового оборудования, спроектированного и подобранного под конкретные параметры газовой сети, и предназначенного для автоматической стабилизации давления на выходе в указанном диапазоне не зависимо от колебаний расхода рабочей среды и входного давления (при этом входное значение может достигать 1,2-1,6 МПа).

Помимо редуцирования давления газорегуляторный пункт выполняет ряд других функций:

Автоматическое перекрытие газа при скачках давления;
Очистка рабочей среды от посторонних механических примесей;
Учет расхода газа (при необходимости).

Типы газорегуляторных пунктов

В зависимости от метода применения, места размещения и варианта исполнения, ГРП можно поделить на такие типы:

газорегуляторная установка (ГРУ) — трубопроводы и газовое оборудование зафиксировано на сварной раме и размещено в месте, где расположено газоиспользующее оборудование;
газорегуляторный пункт (ГРП) — трубопроводы и газовое оборудование размещается на открытых площадках, в специальных помещениях и зданиях. ГРП принципиально отличается от других типов тем, что он не является готовым типовым заводским изделием;

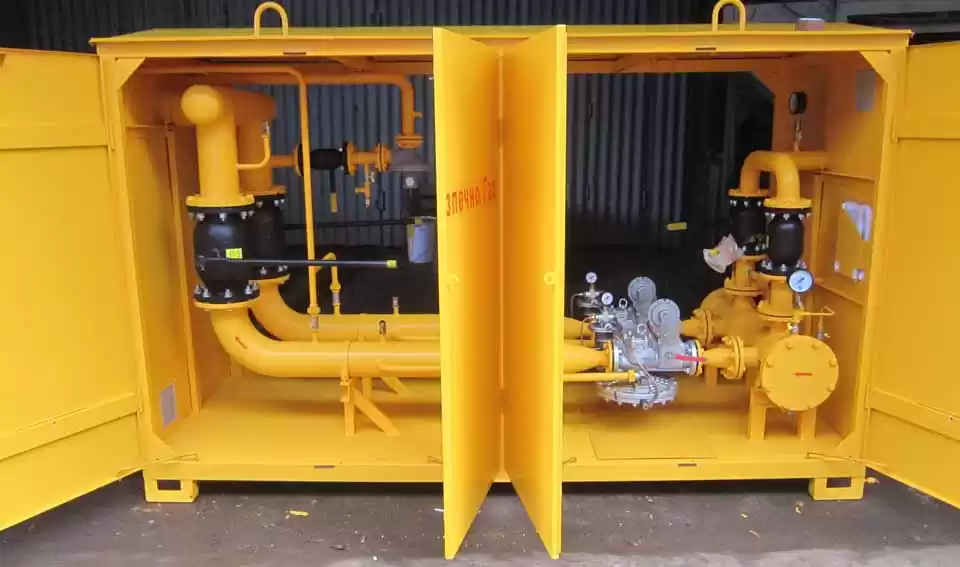

шкафной газорегуляторный пункт (ШГРП, ГРПШ, ШРП) — трубопроводы и газовое оборудование смонтировано в металлическом шкафу;
газорегуляторный пункт блочный (ГРПБ) — трубопроводы и газовое оборудование размещено в контейнерном здании;
бытовой газорегуляторный пункт (ПШГБ) — небольшой шкаф из несгораемых материалов, в котором находится газовое оборудование.

Типовое оборудование которое устанавливается в ГРП (ГРУ): запорная арматура на входном и выходном трубопроводе, газовый фильтр, регулятор давления газа или регулятор давления газа с регулятором-монитором (дублирующий регулятор), предохранительно-запорный клапан (ПЗК) и предохранительно-сбросной клапан (ПСК), контрольно-измерительные приборы (КиП), приборы учета потребления газа (при необходимости), сбросные свечи.

Классификация газорегуляторных пунктов

Современные установки принято классифицировать по следующим критериям:

1) По количеству выходов. На рынке представлены пункты с 1 и 2 выходами.

газорегуляторные пункты с одним входом и одним выходом;
газорегуляторные пункты с одним входом и двумя выходами.

2) По количествам и видам линий редуцирования (технологическим схемам). Оборудование выпускается в нескольких исполнениях:

с 1 линией редуцирования (бытовые),
с 1 линией редуцирования + байпас
1 основная + 1 резервная линия редуцирования
2 линии редуцирования
2 линии редуцирования + 1 байпасная линия (или 2 байпасные линии)
2 основные + 2 линии резерва (байпасные), причем линии редуцирования настроены на разное выходное давление.

Если речь идет об оборудовании с 2 линиями редуцирования, то установка регулирующего устройства может быть последовательной или параллельной.

Классификация установок предполагает также разделение по обеспечиваемому давлению на выходе: оборудование может поддерживать на выходе одинаковое или разное давление. В первом случае пропускное давление может быть одинаковым или различным. Второй вариант используют в целях управления режимами подачи газа в зависимости от сезона (зима/лето).

Габариты и технические характеристики газорегуляторных пунктов обычно зависят от типа используемого регулятора.

На сайте компании «Италгаз» вы можете заказать газорегуляторные пункты собственного производства. Все пункты выпускаются согласно ТУ У 29.1-32752712-001:2006.
