Шкафные газорегуляторные пункты
Пункты шкафные газорегулирующие (ШГРП, ГРПШ)

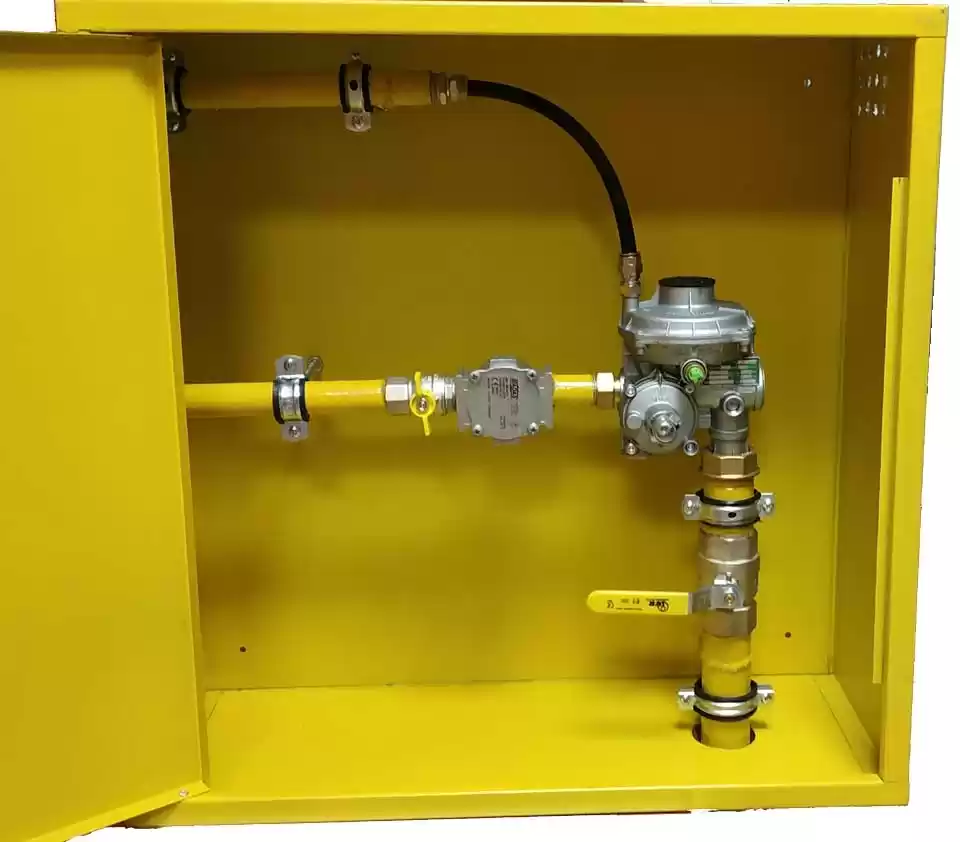

Пункт шкафной газорегулирующий (ШГРП, ГРПШ, ПГРШ) - это технологическое устройство предназначенное для снижения и поддержания давления газа на заданном уровне, а также коммерческого учёта потребления газа при газоснабжении промышленных и коммунально-бытовых объектов.
ШГРП (ГРПШ) выпускаются ООО «Италгаз» согласно ТУ У 29.1-32752712-001:2006 с одной или двумя линиями редуцирования, в их состав могут входить фильтры, манометры и термометры. Для пункта учёта газа используются соответствующие счётчики и, при необходимости, корректор расхода. Ящики окрашены в специальных камерах порошковой краской жёлтого цвета.
Номинальный расход газа составляет от 10 до 2000 нм3/ч, стандартное давление на выходе 20 мбар, на входе от 0,2 до 16 бар. По запросу давление на выходе может быть настроено до 4 бар.
Оборудование ШГРП
1) Регулятор давления газа:
Pietro Fiorentini - по умолчанию
Itron, Madas, Tartarini, РДНК, РДУК и другие - по запросу (опросный лист)
2) Счетчик газа:
GMS (арсенал) - по умолчанию
Delta (ITRON), Samgas, Elster, Matrix, ТЕМП, ГУВР, КУРС и другие - по запросу (опросный лист)
3) Корректор объема газа:
ВЕГА (КПЛГ) - по умолчанию
B25 и другие - по запросу (опросный лист)
Купить ШГРП можно несколькими способами:
· необходимо заполнить опросный лист и прислать его;
· если определились с моделью, прислать заявку через форму бланка на сайте либо прислать запрос на e-mail;
· можно позвонить и наши менеджеры помогут с выбором.
Опросный лист для индивидуального подбора ШГРП/ШРП >>>
Структурная схема обозначения (расшивровка)ШГРП:
Пояснение групп индексации:
1. Цифра обозначает: 01 – без счётчика, 02 – со счётчиком , 03 – со счётчиком и корректором.
2. Цифра обозначает: 01 – 1 линия редуцирования без байпаса, 02 – 2 линии редуцирования, 03 – 1 линия редуцирования с байпасом .
3. Цифра обозначает пропускную способность Q при Рвх = 1 бар (включая способность счётчика), нм3/ч.
4. Цифра обозначает наличие фильтра на входе: 0 – фильтра нет; 1 – фильтр есть.
5. Цифра обозначает наличие крана на выходе: 0 – крана нет; 1 – кран есть.
6. Наличие манометра: 0 – манометра нет; 1 – манометр есть на выходе; 2 – манометры есть на входе и выходе.
7. Цифра обозначает наличие термометра: 0 – термометра нет; 1 – термометр есть.
2. Цифра обозначает: 01 – 1 линия редуцирования без байпаса, 02 – 2 линии редуцирования, 03 – 1 линия редуцирования с байпасом .
3. Цифра обозначает пропускную способность Q при Рвх = 1 бар (включая способность счётчика), нм3/ч.
4. Цифра обозначает наличие фильтра на входе: 0 – фильтра нет; 1 – фильтр есть.
5. Цифра обозначает наличие крана на выходе: 0 – крана нет; 1 – кран есть.
6. Наличие манометра: 0 – манометра нет; 1 – манометр есть на выходе; 2 – манометры есть на входе и выходе.
7. Цифра обозначает наличие термометра: 0 – термометра нет; 1 – термометр есть.
Основные технические характеристики некоторых типовых ШГРП
|
Модель
|
Основное
оборудование |
Q*,
нм3/ч,
при Pвх=1 бар |
Р вх., бар
|
Р вых., кПа
|
|---|---|---|---|---|
|
Бытовая серия
|
||||
|
ШГРП-01.01.10.0000
|
FE-10
|
10
|
0,2...6
|
1,3...50
|
|
ШГРП-01.01.10.1000
|
FE-10 + компакт-фильтр
|
10
|
0,2...6
|
1,3...50
|
|
ШГРП-01.01.25.0000
|
FE-25
|
25
|
0,3...6
|
1,3...50
|
|
ШГРП-01.01.25.1000
|
FE-25 + компакт-фильтр
|
25
|
0,3...6
|
1,3...50
|
|
ШГРП-01.01.50.0000
|
FES
|
50
|
0,5...8,6
|
1,3...50
|
|
ШГРП-01.01.50.1000
|
FES + компакт-фильтр
|
50
|
0,5...8,6
|
1,3...50
|
|
ШГРП-02.01.06.0000
|
FE-10 + G4 «Самгаз»
|
6
|
0,2...6
|
1,3...50
|
|
ШГРП-02.01.06.1000
|
FE-10 + G4 «Самгаз» + компакт-фильтр
|
6
|
0,2...6
|
1,3...50
|
|
ШГРП-02.01.10.0000
|
FE-10 + G6 «Самгаз»
|
10
|
0,2...6
|
1,3...50
|
|
ШГРП-02.01.10.1000
|
FE-10 + G6 «Самгаз» + компакт-фильтр
|
10
|
0,2...6
|
1,3...50
|
|
ШГРП-02.01.10.1000
|
FE-10 + G6 «Самгаз» + фильтр
|
10
|
0,2...6
|
1,3...50
|
|
ШГРП-02.01.16.0000
|
FE-25 + G10 «Метрикс»
|
16
|
0,3...6
|
1,3...50
|
|
ШГРП-02.01.16.1000
|
FE-25 + G10 «Метрикс» + фильтр
|
16
|
0,3...6
|
1,3...50
|
|
Промышленная серия
|
||||
|
ШГРП-01.03.25.0020
|
(1 × FE-25 + байпас) + манометры
|
25
|
0,3...6
|
1,3...50
|
|
ШГРП-01.03.25.1020
|
(1 × FE-25 + байпас) + фильтр + манометры
|
25
|
0,3...6
|
1,3...50
|
|
ШГРП-01.02.50.0020
|
2 × FE-25 + манометры
|
25 (50)
|
0,3...6
|
1,3...50
|
|
ШГРП-01.02.50.1020
|
2 × FE-25 + фильтр + манометры
|
25 (50)
|
0,3...6
|
1,3...50
|
|
ШГРП-01.03.50.0020
|
(1 × FES + байпас) + манометры
|
50
|
0,5...8,6
|
1,3...50
|
|
ШГРП-01.03.50.1020
|
(1 × FES + байпасом) + фильтр + манометры
|
50
|
0,5...8,6
|
1,3...50
|
|
ШГРП-01.02.100.0020
|
2 × FES + манометры
|
50 (100)
|
0,5...8,6
|
1,3...50
|
|
ШГРП-01.02.100.1020
|
2 × FES + фильтр + манометры
|
50 (100)
|
0,5...8,6
|
1,3...50
|
|
ШГРП-01.03.75.1020
|
(1 × FEX + байпас) + фильтр + манометры
|
75
|
0,5...6
|
1,3...35
|
|
ШГРП-01.02.150.1020
|
2 × FEX + фильтр + манометры
|
75 (150)
|
0,5...6
|
1,3...35
|
|
ШГРП-01.03.100.1020
|
(1 × FEXS + байпас) + фильтр + манометры
|
100
|
0,5...6
|
1,3...35
|
|
ШГРП-01.02.200.1020
|
2 × FEXS + фильтр + манометры
|
100 (200)
|
0,5...6
|
1,3...35
|
|
ШГРП-01.03.125.1020
|
(1 × Dival 500 ВР ( 1") + байпас) + фильтр + манометры
|
125
|
0,5...10
|
1,5...10
|
|
ШГРП-01.02.250.1020
|
2 × Dival 500 ВР ( 1") + фильтр + манометры
|
125 (250)
|
0,5...10
|
1,5...10
|
|
ШГРП-01.03.180.1020
|
(1 × Dival 500 ВР (1 ½") + байпас) + фильтр + манометры
|
180
|
0,5...10
|
1,5...10
|
|
ШГРП-01.02.360.1020
|
2 × Dival 500 ВР (1 ½") + фильтр + манометры
|
180 (360)
|
0,5...10
|
1,5...10
|
|
ШГРП-01.03.300.1020
|
(1 × Dival 600 ВР DN25 + байпас) + фильтр + манометры
|
300
|
0,5...20
|
1,5...34
|
|
ШГРП-01.02.600.1020
|
2 × Dival 600 ВР DN25 + фильтр + манометры
|
300 (600)
|
0,5...20
|
1,5...34
|
|
ШГРП-01.03.685.1020
|
(1 × Dival 600 ВР DN40 + байпас) + фильтр + манометры
|
685
|
0,5...20
|
1,5...34
|
|
ШГРП-01.02.1370.1020
|
2 × Dival 600 ВР DN40 + фильтр + манометры
|
685 (1370)
|
0,5...20
|
1,5...34
|
|
ШГРП-01.03.820.1020
|
(1 × Dival 600 ВР DN50 + байпас) +фильтр + манометры
|
820
|
0,5...20
|
1,5...34
|
|
ШГРП-01.02.1640.1020
|
2 × Dival 600 ВР DN50 + фильтр + манометры
|
820 (1640)
|
0,5...20
|
1,5...34
|
|
ШГРП-01.03.1400.1020
|
(1 × Norval DN50 + байпас) + фильтр + манометры
|
1400
|
0,5...16
|
0,8...440
|
|
ШГРП-01.02.2800.1020
|
2 × Norval DN50 + фильтр + манометры
|
1400 (2800)
|
0,5...16
|
0,8...440
|
|
ШГРП-03.02.150.1121
|
фильтр, регулятор FEX – 2 шт., счётчик GMS G-40 на высокой стороне, корректор Вега 1.01
|
150
|
0,5...6
|
1,3...35
|
* В скобках дана производительность при одновременной работе двух регуляторов (не желательно, стандартно один – рабочий, один – в резерве), но при этом величина гарантированного расхода составляет не более 80% указанной величины.
По запросу заказчика могут изготавливаться ШГРП (ШРП, ГРПШ) любой конфигурации, счётчики могут устанавливаться как на высокой стороне, так и после регулятора. Давления настраиваются согласно с требованиями заказчика.
