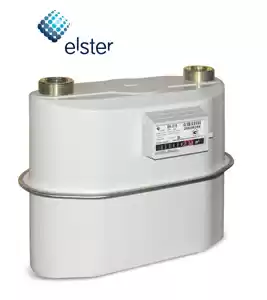

Счетчик газа Elster



Область применения:

Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа.

Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.

Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Принцип работы:

Счётчик состоит из измерительного механизма, корпуса и отсчётного устройства.
Измерительный механизм состоит из набора камер со встроенными мембранами.
Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное, которое через муфту предаётся отсчётному устройству.

Отличительные особенности:

Счётчик построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.

В конструкции счётчика применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.

Именно наличие оригинальной конструкции золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.

Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Основные технические характеристики счетчиков газа BK-G6, BK-G10, BK-G16, BK-G25:

Диапазон рабочих расходов:
ВК-G6 - 0,06 – 10 м3/ч;
ВК-G10 - 0,10 – 16 м3/ч;
ВК-G16 - 0,16 – 25 м3/ч;
ВК-G25 - 0,25 – 40 м3/ч

Погрешность измерения:
в диапазоне от Q мин. до 0,1 Q ном. ± 3 %;
в диапазоне от 0,1 Q ном. до Q макс. ± 1,5 %

Порог чувствительности: 0,008 м3/ч для ВК-G6 с циклическим объёмом 2 л и 0,01 м3/ч для G10 с циклическим объёмом 6 л, G16 с циклическим объёмом 6 л, G25 с циклическим объёмом 12 л
Рабочее давление: 50 кПа
Максимально допустимое давление внутри корпуса: 50 кПа
Потеря давления: менее 200 Па
Диапазон температуры рабочей среды: от минус 25 °С до плюс 40 °С
Диапазон температуры окружающей среды: от минус 40 °С до плюс 55 °С
Возможность использования дистанционного датчика импульсов IN-Z61.
