Регуляторы с пилотным управлением TERVAL
Регулятор TERVAL является устройством, управляемый пилотом. Предназначен для редуцирования предварительно очищенного неагрессивного газа с высокого/среднего давления до среднего/низкого.
Данный регулятор относится к типу нормально открытых регуляторов, т.е. к устройствам, которые открываются при следующих ситуациях:
― разрыв главной диафрагмы;
― разрыв диафрагмы пилота;
― отсутствия подачи газа в контуре пилота.
― разрыв диафрагмы пилота;
― отсутствия подачи газа в контуре пилота.
Возможна комплектация встроенным ПЗК.
Технические характеристики
|
Проектное давление
|
19,2 бар
|
|
Входное давление
|
0,5 - 16 бар
|
|
Выходное давление
|
20 - 6000 мбар
|
|
Класс точности
|
RG до 2,5
|
|
Рабочая температура
|
-
|
|
Температура окр.среды
|
-
|
|
Присоединение
|
фланцы ANSI 150 RF или PN16;
DN 50-65-80-100 |
|
Модель
|
TERVAL
|
TERVAL R
|
||||||
|
Размер (DN)
|
50
|
65
|
80
|
100
|
50
|
65
|
80
|
100
|
|
Коэфф. Сg
|
1706
|
2731
|
3906
|
5490
|
1667
|
2793
|
4099
|
5660
|
|
Коэфф. KG
|
1796
|
2875
|
4112
|
5775
|
1755
|
2940
|
4315
|
5954
|
|
Коэфф. K1
|
108
|
104
|
100
|
100
|
104
|
104
|
106
|
106
|

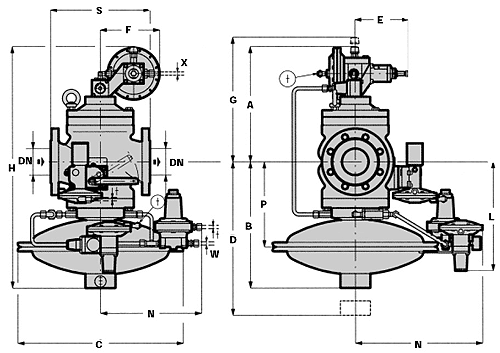

Габаритные размеры, мм
|
DN
|
50
|
65
|
80
|
100
|
|
S*
|
254
|
276
|
298
|
352
|
|
A
|
313
|
341
|
346
|
429
|
|
B
|
308
|
373
|
380
|
410
|
|
C
|
375
|
495
|
495
|
495
|
|
D
|
430
|
530
|
530
|
600
|
|
E
|
160
|
160
|
160
|
160
|
|
F
|
178
|
178
|
178
|
178
|
|
G
|
323
|
351
|
356
|
439
|
|
H
|
613
|
715
|
725
|
843
|
|
L
|
280
|
325
|
330
|
360
|
|
M
|
320
|
385
|
385
|
385
|
|
N
|
290
|
298
|
303
|
306
|
|
P
|
205
|
250
|
260
|
290
|
|
x
|
De 10 x Di 8
|
Пилотный выхлоп
|
||
|
t
|
De 10 x Di 8
|
Импульсная линия за регулятором
|
||
|
w
|
De 10 x Di 8
|
Ускоренный выхлоп
|
||
Цены на регулятор газа Terval Pietro Fiorentini
|
Тип
|
Коеф. Cg
|
ПСК
|
ПЗК
|
Цена, грн
|
|
|
Terval DN50
|
1706
|
VS/AM
|
SA
|
по запросу
|
|
|
Terval DN65
|
2731
|
VS/AM
|
SA
|
по запросу
|
|
|
Terval DN80
|
3906
|
VS/AM
|
SA
|
по запросу
|
|
|
Terval DN100
|
5490
|
VS/AM
|
SA
|
по запросу
|
|
|
Terval R DN50
|
1667
|
VS/AM
|
SA
|
по запросу
|
|
|
Terval R DN65
|
2793
|
VS/AM
|
SA
|
по запросу
|
|
|
Terval R DN80
|
4099
|
VS/AM
|
SA
|
по запросу
|
|
|
Terval R DN100
|
5660
|
VS/AM
|
SA
|
по запросу
|
|
Документация
Техническое руководство регулятора Terval
