Клапан электромагнитный
Электромагнитные клапаны для жидких и газообразных сред
Компания ACL S.r.l. (Италия) выпускает огромную линейку соленоидных малогабаритных промышленных электромагнитных клапанов. Поставляются электромагнитные клапаны как прямого действия, так и со вспомогательной мембраной, как нормально открытого типа, так и нормально закрытого. Используются клапаны для воды, пара, воздуха, газа, бензина, керосина, дизельного топлива, масла, других нефтепродуктов, кислот, щелочей.

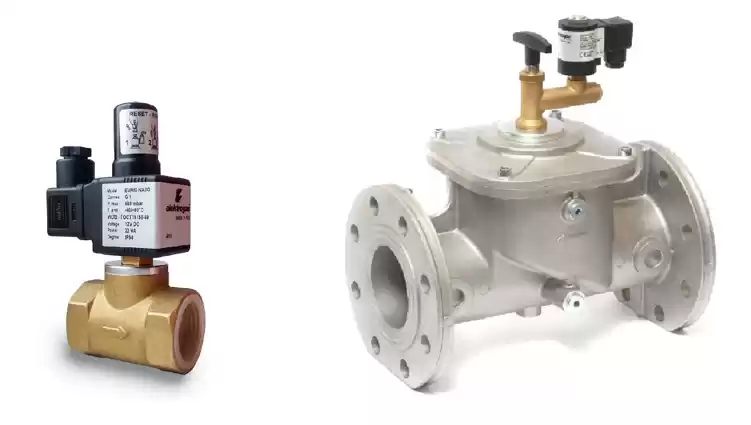

Электромагнитные клапаны для газа
Электромагнитный клапан газовый – устройство для перекрытия потока газа в трубопроводе. Компании Elektrogas и Giuliani Anello (Италия) выпускают широкий диапазон электромагнитных клапанов для газа: с ручным взводом, автоматические, с гидравлическим электроприводом, блоки электромагнитных клапанов для промышленных газовых горелок.
Электромагнитный клапан для регулировки подачи воздуха горения
Электромагнитные клапаны для воздуха производства Elettromeccanica Delta S.p.A. (Италия) представляют собой нормально закрытые клапаны, специально разработанные для регулировки и подачи воздуха горения. Этот тип оборудования подходит для большого/малого управления воздухом горения в промышленных горелках.
Электромагнитный клапан (соленоидный клапан) - это клапан с электромеханическим приводом для управления потоком жидкостей и газов.
Клапаны электромагнитные различаются по характеристикам электрического тока, напряженности создаваемого ими магнитного поля, механизму регулирования жидкости, а также по типу и характеристикам контролируемой жидкости. Модельный ряд соленоидных клапанов варьируется от плунжерных приводов линейного действия до поворотно-арматурных приводов и качающихся приводов. Клапан может использовать двухпортовую конструкцию для регулирования потока или трех и более портов для переключения потоков между портами. Несколько электромагнитных клапанов могут быть размещены вместе на коллекторе.
Электромагнитные клапаны являются наиболее часто используемыми элементами управления в гидравлике. В их задачи входит отключение, сброс, дозирование, распределение или смешивание жидкостей. Они находят применение во многих областях. Электромагнитные клапаны обеспечивают быстрое и безопасное переключение, высокую надежность, длительный срок службы, хорошую совместимость используемых материалов со средой, низкую мощность управления и компактную конструкцию.
Работа электромагнитного клапана
Существует множество вариантов исполнения клапанов электромагнитных. Обычно клапаны могут иметь множество отверстий и путей подачи жидкости. Двухходовой клапан (2/2), например, имеет 2 отверстия; если клапан открыт, то оба отверстия соединены, и среда может течь между ними; если клапан закрыт, то отверстия изолированы друг от друга.
Если клапан открыт, когда электромагнитный клапан не находится под напряжением, то клапан называется нормально-открытым (N.O.). Аналогично, если клапан закрыт, когда электромагнитный клапан не находится под напряжением, то клапан называется нормально-закрытым (N.C.). Существуют также трехходовые и более сложные конструкции. Трехходовой клапан имеет 3 порта; он соединяет один порт с одним из двух других (обычно с подающим и выпускным отверстиями).
Электромагнитные клапаны также характеризуются тем, как они работают. Небольшой соленоид может создавать ограниченное усилие. Если этого усилия достаточно для открытия и закрытия клапана, то в этом случае возможен электромагнитный клапан прямого действия. Примерное соотношение между требуемой силой Fs электромагнитного клапана, давлением жидкости P и площадью отверстия A для электромагнитного клапана прямого действия:
Fs=PA=Pπd2/4
Где d - диаметр отверстия.
При высоких давлениях и больших отверстиях требуются большие усилия. Для создания этих усилий может быть предусмотрена конструкция электромагнитного клапана с внутренним пилотным управлением. В такой конструкции линейное давление используется для создания высоких усилий клапана; малый соленоид контролирует, как используется линейное давление.
В некоторых электромагнитных клапанах соленоид действует непосредственно на главный клапан. Другие используют небольшой, полный электромагнитный клапан, известный как пилотный, для приведения в действие более крупного клапана. В то время как второй тип представляет собой электромагнитный клапан в сочетании с клапаном с пневматическим приводом, они продаются и упаковываются как единое целое, называемое электромагнитным клапаном. Управляемые клапаны требуют гораздо меньше энергии для управления, но они заметно медленнее. Пилотируемые соленоиды обычно нуждаются в непрерывном электропитании, чтобы открыться и оставаться в открытом состоянии, тогда как соленоиду прямого действия может потребоваться электропитание только на короткий период времени, чтобы открыть его, и только малая мощность для его удержания.
Электромагнитный клапан прямого действия обычно срабатывает в течение 5-10 миллисекунд. Время срабатывания клапана непрямого действия зависит от его типоразмера, стандартные значения составляют от 15 до 150 миллисекунд.
Потребляемая мощность и требования к напряжению электромагнитного клапана зависят от области применения и в первую очередь от давления жидкости и диаметра трубопровода. Например, популярный клапан с такими параметрами 3/4" 150 psi 24 В (50 - 60 Гц), имеет пусковую мощность 12 ВА и дежурную мощность 8,5 ВА.
Основные узлы электромагнитного клапана
Конструкции электромагнитных клапанов имеют множество вариантов.
Общие узлы электромагнитного клапана:
- Электромагнитный узел
- Крепежный зажим (также известный как зажим катушки)
- Электромагнитная катушка (с возвратным магнитным каналом)
- Труба сердечника (также известная как арматура, плунжерная труба, труба электромагнитного клапана, втулка, направляющая в сборе)
- Плунжер (неподвижный сердечник)
- Затеняющая катушка (также известная как затеняющее кольцо)
- Основная пружина (также известная как контрпружина)
- Сердечник (также известный как плунжер, арматура)
- Уплотнение корпуса сердечника с трубкой и крышкой
- Крышка
- Уплотнение корпуса крышки
- Пружина подвески
- Резервная шайба
- Диафрагма
- Перепускное отверстие
- Диск
- Корпус клапана
Ядро или плунжер - это магнитный компонент, который перемещается, когда соленоид находится под напряжением. Ядро является соосным с соленоидом. Движение сердечника приведет к образованию или повреждению уплотнений, контролирующих движение жидкости. Когда катушка не находится под напряжением, пружины удерживают сердечник в обычном положении.
Электромагнитная (соленоидная) катушка состоит из многих витков медного провода, которые окружают сердечник трубки и вызывают движение сердечника. Часто катушка инкапсулируется в эпоксидную смолу. Катушка также имеет железный каркас, который обеспечивает низкое магнитное сопротивление.
Материалы
Корпус соленоидного клапана должен быть совместим с рабочей средой; основными материалами являются латунь, нержавеющая сталь, алюминий и пластик. Уплотнения также должны совместимы с рабочей средой.
Для упрощения процесса уплотнения гайка, сердечник, пружины, затеняющее кольцо и другие компоненты часто подвергаются воздействию рабочей среды, поэтому они также должны быть совместимы с ней. Выполнение этих требований сопряжено с некоторыми особыми сложностями. Для прохождения электромагнитного поля от плунжера к сердечнику, арматурная трубка должна быть немагнитной. Плунжер и сердечник должны быть изготовлены из материала с хорошими магнитными свойствами, например железо, но железо подвержено коррозии. Выходом может послужить нержавеющая сталь, потому что она может быть как магнитной, так и немагнитной. Например, электромагнитный клапан может использовать 304 нержавеющую сталь для корпуса, 305 нержавеющую сталь для сердечника, 302 нержавеющую сталь для пружин и 430 F нержавеющую сталь (магнитная нержавеющая сталь) для сердечника и гайки.
Применение электромагнитных клапанов
Электромагнитные клапаны (соленоидные клапаны) используются в пневматических и гидравлических системах с гидравлическим приводом, для управления цилиндрами, гидромоторами или большими промышленными клапанами. В автоматических поливных установках спринклерного полива также используются электромагнитные клапаны с автоматическим контроллером. В бытовых стиральных и посудомоечных машинах используются электромагнитные клапаны для управления подачей воды в машину. Они также часто используются в пусковых курках пейнтбольных пистолетов для приведения в действие молоткового клапана CO2. Часто электромагнитные клапаны называют просто "соленоидами".
Электромагнитные клапаны могут использоваться в широком спектре промышленных применений, включая общее отключающее управление, калибровочные и испытательные стенды, управляющие контуры пилотных установок, системы управления технологическими процессами и различные приложения производителей оригинального оборудования.
