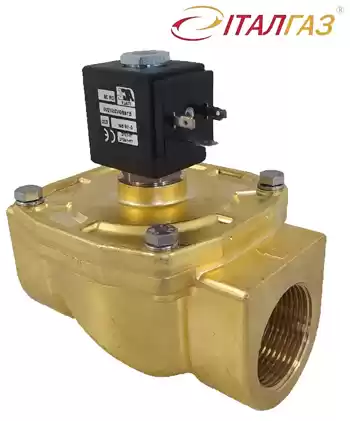

Электромагнитный клапан НЗ E168 ACL
Посмотреть цены ↓
Электромагнитный клапан, тип E168 – двухходовой клапан комбинированного действия (с принудительным подъемом мембраны) торговой марки ACL s.r.l. (Италия).
Клапан полуавтоматического подъема использует два принципа работы: сначала соленоид притягивает якорь к сердечнику, открывая пилотное отверстие в диафрагме, что позволяет воде с высоким давлением над диафрагмой поступать в выпускное отверстие клапана, понижая давление над диафрагмой и заставляя ее поднимать седло клапана, вызывая открытие клапана.
Арматурная трубка (якорь) также крепится к диафрагме пружиной, при низком давлении (< 0,15 бар) диафрагма тянется вверх, чтобы открыть клапан, за счет движения якоря в сердечнике. Для максимального расхода с полностью открытой диафрагмой, необходим перепад давления не менее 0,15 бар.
Эта функция двойного действия делает соленоидные клапаны серии 168 пригодными в широком диапазоне давлений от 0 до 16 бар (см. индивидуальные характеристики клапана).
Соленоидные клапаны ACL серии 168 состоят из:
-
корпус и верхняя крышка из латуни;
-
арматурная трубка, плунжер и пружины - нержавеющая сталь.
Два диапазона стандартных катушек ACL используются с клапанами серии 168: тип 2 и 5. Модельный ряд катушек имеет следующие вариации напряжения:
-
12В, 24В, 48В (постоянный ток);
-
12В, 24В, 48В, 110В, 220В, 240В, 380В (переменный ток).
Эти катушки рассчитаны на непрерывную работу (100% ED).
Технические характеристики
Максимально допустимое давление, для соленоидных клапанов серии 168, составляет 16 бар (по корпусу). Они могут использоваться для жидкостей на водной, воздушной или минеральной основе или любых других сред, совместимых с латунью и диафрагмой FPM, и с максимальной вязкостью жидкости 25 сСт (мм²/с).
|
Код
|
Катушка,
тип |
Ø
|
ΔP,
бар
|
||
|
Мин.
|
Макс.
|
||||
|
AC
|
DC
|
||||
|
E168CV11///...
|
2
|
3/8"
|
0
|
14
|
5
|
|
5
|
0
|
-
|
14
|
||
|
E168DV16///...
|
2
|
1/2"
|
0
|
14
|
2.5
|
|
5
|
0
|
-
|
14
|
||
|
E168EV16///...
|
2
|
3/4"
|
0
|
14
|
2.5
|
|
5
|
0
|
-
|
14
|
||
|
E168EV20/H/...
|
2
|
3/4"
|
0
|
8
|
-
|
|
5
|
0
|
14
|
1.5
|
||
|
5
|
0
|
-
|
6
|
||
|
E168FV25/H/...
|
2
|
1"
|
0
|
16
|
5
|
|
5
|
0
|
- |
16
|
||
| E168GV35///... |
2
|
1 1/4" | 0 |
16
|
-
|
|
5
|
0 | - |
6
|
||
|
5
|
0 | - |
16
|
||
| E168HV40///... |
2
|
1 1/2" |
0
|
16
|
-
|
|
5
|
0
|
- |
6
|
||
|
5
|
0
|
- |
16
|
||
*Пример E168EV16///52B - уплотнение FPM, катушка 24В перем.
Дополнительные опции:
-
Покрытие латунного корпуса никелем
Цена на электромагнитный клапан ACL, серия Е168
|
Модель
|
|
Катушка,
тип
|
Ду,
мм
|
Цена,
грн
|
|
Уплотнение FPM=V - для общего использования до 130°С. Хорошая устойчивость к высоким температурам, озону, кислороду, нефтепродуктам, тормозным жидкостям, бензину, углеводородам и многим другим химическим веществам.
|
||||
|
E168CV11///2...
|
2
|
12
|
3138
|
|
|
E168CV11///5...
|
5
|
3434
|
||
|
E168DV16///2...
|
2
|
15
|
3626
|
|
|
E168DV16///5...
|
5
|
3922
|
||
|
E168EV16///2...
|
2
|
20
|
3362
|
|
|
E168EV16///5...
|
5
|
3637
|
||
|
E168EV20/H/2...
|
2
|
20
|
5807
|
|
|
E168EV20/H/5...
|
5
|
6103
|
||
|
E168FV25///2...
|
2
|
25
|
4769
|
|
|
E168FV25///5...
|
5
|
5065
|
||
|
E168FV25/H/2...
|
2
|
25
|
5784
|
|
|
E168FV25/H/5...
|
5
|
6080
|
||
|
E168GV35///2...
|
2
|
32
|
10725
|
|
|
E168GV35///5...
|
5
|
11021
|
||
|
E168HV40///2...
|
2
|
40
|
10973
|
|
|
E168HV40///5...
|
5
|
11269
|
||
