Кран з електроприводом триходовий регулюючий EQUISFERA

Подивитися ціни ↓

Кран триходовий змішуючий регулюючий з електроприводом (виробник - De Pala, Італія) підходить для приватних і промислових нагрівальних установок, в яких необхідний точний контроль витрати середовища і точне змішування холодних і гарячих вхідних рідин з подальшим контролем температури вихідної.

Загальний кульовий клапан спочатку був спроектований так, щоб мати високий коефіцієнт швидкості потоку. Щоб отримати стабільне і точне регулювання, необхідно було зменшити коефіцієнт KV. Тоді можна отримати лінійну модуляцію поширення тепла в залежності від положення кулі.

3-ходовий змішуючий регулюючий кран з електроприводом De Pala EQUISFERA

Збільшення швидкості потоку має бути повільним, особливо на початку моменту відкриття. Завдяки своїй новітній розробці, диск зі спеціальним профілем, встановленим всередині корпусу кульового крана, клапан De Pala "EQUISFERA" зменшує швидкість потоку, щоб отримати типову зрівняльну лінію регулювання тиску.

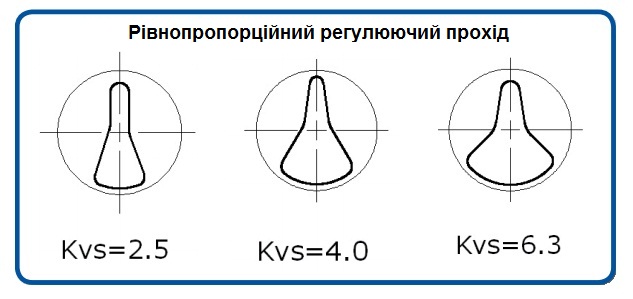

 Рівнопропорційний регулюючий отвір
Латунний корпус крана оснащений змішуючим кульовим затвором з 3-канальною декартовою схемою «Т», який розташований між двома P.T.F.E. дисками: один з них має лінійний тип витрати (by-pass way) зі зменшеним проходом, інший - з регулюючим проходом, зменшує витрату, щоб отримати еквіпроцентне регулювання витрати (direct way).  Два диска стоять на антизамерзаючих гумових ущільнюючих кільцях з EPDM, які гарантують тривалий термін служби і легкий крутний момент.

Триходовий регулюючий кран EQUISFERA DE PALA. розріз

Кран De Pala керується двонаправленим сервоприводом з оборотним рухом на 90 °, який з'єднаний з корпусом крану швидкодіючою байонетною сполучною системою. Змішуючі крани De Pala "EQUISFERA" регулюють температуру вихідної рідини, її можна контролювати за допомогою 3-точкового модуляційного управління з точним розташуванням кульового затвору, пропорційно пов'язаному з керуючим сигналом.

Він також може керуватись електронним контролером з хронопропорційними виходами або цифровим термостатом з зовнішніми датчиками. Сервомотори можуть бути з напругою живлення 230 В або 24 В змінного струму, час відкриття / закриття 60 сек (120 сек) при повороті на 90°.


Технічні характеристики

Максимальний перепад тиску 4 бар, робочий тиск - 10 бар. Клапан може використовуватися при температурі робочого середовища від -10 до +100°С. Діапазон робочих температур зовнішнього середовища - від 0 до + 65°С.

Кран
Матеріал корпусу
Латунь CW617N (UNI 12165)
Матеріал  кулі
Латунь CW617N (хромнікелеве покриття)
Матеріал  штоку
Штампований CW614N
Регулюючий диск
PTFE (TEFLON, Швейцарія)
Ущільнення кулі та штоку
PTFE (TEFLON, Швейцарія), кільця EPDM
Тиск
10 бар
Максимальний перепад тиску
4 бар
Рабоче середовище
вода, вода з гліколем або інша рідина сумісна з PTFE та EPDM
Температура робочого середовища
-10 °C + 100 °C
Електропривід

Змінний струм
Напруга живлення
220 В
24 В
Крутний момент
7Нм (~ 70 кг × см)
Час відкриття / закриття
60 (120) сек × 90°
Температура навколишнього середовища
0 ... 65°C
Кріплення
Швидкоз'ємний роз'єм
Клас електрозахисту
IP54
Довжина кабелю
 1 метр



Ціна на кран триходовий змішуючий регулюючий з електроприводом


Кран
Ø
Kvs,
м3/год
Модель
Ціна,
грн

1/2"
0,63
E23F0
2849
1/2"
1,0
E23F1
1/2"
1,6
E23F2
1/2"
2,5
E23F3
1/2"
4,0
E23F4
3/4"
1,6
E33F2
2849
3/4"
2,5
E33F3
3/4"
4,0
E33F4
3/4"
6,3
E33F6
1"
6,3
E43F6
3638
1"
10
E43F5
*модель з накидними гайками (серія B) - за запитом


Сервопривід
IP
Мікро-
перемикач
U
Час,
сек
Модель
Ціна,
грн

3-х провідне керування (змінний струм)
IP54
ні
230В
120
M7A3E
3089
24В
120
M7S3E
3213
так
230В
120
M7B3E
3998
24В
120
M7C3E
4152
IP65
ні
230В
120
P7A3E
за
запитом
24В
120
P7S3E
так
230В
120
P7B3E
24В
120
P7C3E

Командний сервопривід
IP40
0-10В
24В
60
M7EV9
9855
24В
120
M7EV9L
%219,01%
4-20мА
24В
60
M7EA9
%219,01%
24В
120
M7EA9L
%219,01%
IP65
0-10В
24В
60
P7EV9
за
запитом
24В
120
P7EV9L
4-20мА
24В
60
P7EA9
24В
120
P7EA9L








Купити 3-ходовий регулюючий змішуючий кран з електроприводом De Pala з можливою доставкою по м.Київ, а також транспортними перевізниками в будь-який регіон України: Вінниця, Дніпро (Дніпропетровськ), Донецьк, Житомир, Запоріжжя, Івано-Франківськ, Кропивницький (Кіровоград), Кривий Ріг, Луганськ, Львів, Миколаїв, Одеса, Полтава, Рівне, Суми, Тернопіль, Черкаси, Чернігів, Чернівці, Харків, Херсон, Хмельницький та інші регіони.
