Регулятор газу надвисокого тиску з пілотним керуванням REFLUX Pietro Fiorentini
Регулятор REFLUX 819 виробництва Pietro Fiorentini (Італія) є регулятором для високого і надвисокого тиску, керований пілотом. Призначений для редукування попередньо очищеного неагресивного газу до високого/середнього тиску.
Даний регулятор відноситься до типу нормально закритих регуляторів, тобто до пристроїв, які закриваються при наступних ситуаціях:
- Розрив головної діафрагми;
- Розрив діафрагми пілота;
- Відсутності подачі газу в контурі пілота.
Можлива комплектація вбудованим ЗЗК (запобіжно-запірним клапаном) та шумопоглиначем.
Технічні характеристики
|
Проектний тиск
|
100 бар
|
|
Вхідний тиск
|
0,5 - 80 бар
|
|
Вихідний тиск
|
0,3 - 74 бар
|
|
Клас точності
|
RG до 1
|
|
Робоча температура
|
-
|
|
Температура навк.середовища
|
-
|
|
Приєднання
|
фланці ANSI 150-300-600 RF або PN16;
DN 25-50-80-100-150-200-250 |
|
Розмір (DN)
|
25
|
50
|
80
|
100
|
150
|
200
|
250
|
|
Коэфф. Сg
|
575
|
2220
|
4937
|
8000
|
16607
|
25933
|
36525
|
|
Коэфф. KG
|
605
|
2335
|
5194
|
8416
|
17471
|
27282
|
38425
|
|
Коэфф. K1
|
106,78
|
||||||

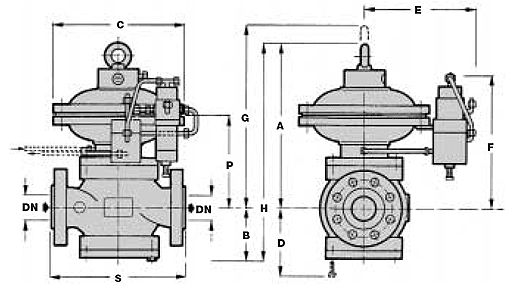

Габаритні розміри, мм
|
DN
|
25
|
50
|
80
|
100
|
150
|
200
|
250
|
|
|
S
|
Ansi 150/PN 16
|
184
|
254
|
298
|
352
|
451
|
543
|
673
|
|
Ansi 300
|
197
|
267
|
317
|
368
|
473
|
568
|
708
|
|
|
Ansi 600
|
210
|
286
|
336
|
394
|
508
|
609
|
752
|
|
|
ø
|
320
|
350
|
430
|
490
|
650
|
750
|
800
|
|
|
A
|
100
|
130
|
150
|
190
|
225
|
265
|
340
|
|
|
B
|
278
|
278
|
360
|
360
|
510
|
510
|
610
|
|
|
C
|
130
|
160
|
200
|
250
|
275
|
320
|
440
|
|
|
D
|
310
|
310
|
320
|
320
|
420
|
420
|
470
|
|
|
E
|
260
|
290
|
350
|
380
|
410
|
460
|
560
|
|
|
F
|
410
|
430
|
530
|
600
|
735
|
850
|
900
|
|
|
G
|
420
|
480
|
580
|
680
|
875
|
1015
|
1240
|
|
|
H
|
170
|
200
|
260
|
290
|
320
|
370
|
500
|
|
|
Контроль керуючого тиску
|
De 10 x Di 8
|
|||||||
|
Пілотний вихлоп
|
De 10 x Di 8
|
|||||||
|
Імпульсна лінія за регулятором
|
De 10 x Di 8
|
|||||||
|
До теплообміннику
|
De 10 x Di 8
|
|||||||
|
Від теплообмінника
|
De 10 x Di 8
|
|||||||
Ціни на регулятор Reflux 819 Pietro Fiorentini
|
Тип
|
Коеф. Cg
|
ЗСК
|
ЗЗК
|
Ціна, грн
|
|
|
Reflux 819 DN25
|
575
|
VS/AM
|
SB-82
|
за запитом
|
|
|
Reflux 819 DN50
|
2220
|
VS/AM
|
SB-82
|
за запитом
|
|
|
Reflux 819 DN80
|
4937
|
VS/AM
|
SB-82
|
за запитом
|
|
|
Reflux 819 DN100
|
8000
|
VS/AM
|
HB-97
|
за запитом
|
|
|
Reflux 819 DN150
|
16607
|
VS/AM
|
HB-97
|
за запитом
|
|
|
Reflux 819 DN200
|
25933
|
VS/AM
|
HB-97
|
за запитом
|
|
|
Reflux 819 DN250
|
36525
|
VS/AM
|
HB-97
|
за запитом
|
|
Документація
Технічне керівництво регулятора Reflux 819
