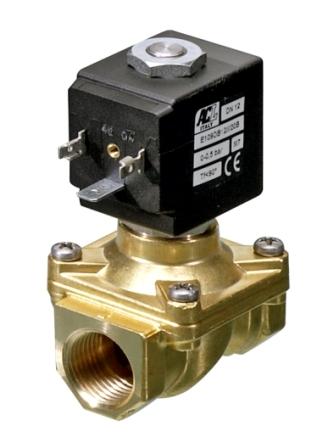

Електромагнітний клапан прямої дії НЗ Е106-109 ACL
Подивитися ціни ↓
Електромагнітний клапан нормально закритий, тип E106 – двоходовий клапан прямої дії торгової марки ACL s.r.l. (Італія).
Корпус клапана латунний з гарячим штампуванням, з вибором різьбових з'єднань BSP (G) 1/8", 1/4", 3/8" або 1/2".
Важливою особливістю арматурної трубки клапана серії 106 є використання лазерного зварювання для надійного з'єднання стержня і трубки, що не тільки забезпечує наднадійність аж до тиску 80 бар, а й мінімізує теплові перекоси верхньої частини трубки. Це особливо корисно для електромагнітних клапанів з котушкою змінного струму, оскільки мінімальний фон мережі може призвести до його спрацювання.
Арматурна трубка і пружина повертання виготовлені з нержавіючої сталі. Рухома і нерухома арматури виготовлені з магнітної нержавіючої сталі.
Ущільнення арматури та ущільнюючі кільця трубки арматури можуть поставлятися з різних матеріалів: буна (NBR, нітрил), EPDM чи FPM (Вайтон).
Два діапазони стандартних котушок ACL сумісні з серіями 106 типу: 2 і 5. Дані котушки пропонуються на вибір стандартних напруг: від 12 В до 48 В (постійний струм) і від 12 В до 380 В (змінний струм). Вони розраховані на безперервну роботу (100% ED).
ACL пропонує вибір класу ізоляції електромагнітної котушки - котушки класу F, які дозволяють використовувати клапан з температурою навколишнього середовища від -10 °C до +55 °C і котушки класу H, в яких збільшена максимальна температура навколишнього середовища до +80 °C. Для вибухонебезпечних зон доступні котушки сертифіковані по ATEX.
Ці котушки призначені для використання з електричними роз'ємами DIN 43650A, з встановленим коннектором вони забезпечують захист IP65 і IP00 без нього.
Технічні характеристики
Максимально допустимий тиск клапана нормально закритого Е106, для більшості середовищ, становить 80 бар, хоча максимальний тиск для пара складає всього 6 бар (манометричний тиск) з ущільненнями з PTFE і 2,5 бар з ущільненнями з EPDM (вище цього тиску температура пара буде перевищувати максимально допустиму температуру для цього ущільнення).
Корпус електромагнітного клапана оснащений двома різьбовими отворами М6, для полегшення інтеграції в конструкцію виробу. Ці клапани можуть бути встановлені в любому положенні.
Максимальна в'язкість рідини 25 сСт (мм ² / с). Діаметр отвору можливий від 1,5 мм до 6,4 мм, всі клапани працюють від нульового тиску, мінімальний стандартний отвір складає 1,5 мм, що дозволяє клапану працювати з перепадом тиску до 30 бар.
|
Код
|
Ø
|
Отв.,
мм
|
Kv,
м3/год
|
Перепад тиску,
бар
|
Котушка,
тип
|
||
|
Мін.
|
Макс.
|
||||||
|
Змін.
струм
|
Пост.
струм
|
||||||
|
E106A...15///
|
1/8"
|
1,5
|
0,07
|
0
|
30
|
26
|
2
|
|
E106A...20///
|
2,0
|
0,1
|
0
|
22
|
20
|
||
|
E106A...25///
|
2,5
|
0,15
|
0
|
16
|
14
|
||
|
E106A...35///
|
3,5
|
0,32
|
0
|
10
|
8
|
||
|
E106В...15///
|
1/4"
|
1,5
|
0,07
|
0
|
30
|
26
|
|
|
E106В...20///
|
2,0
|
0,1
|
0
|
22
|
20
|
||
|
E106В...25///
|
2,5
|
0,15
|
0
|
16
|
14
|
||
|
E106В...35///
|
3,5
|
0,32
|
0
|
10
|
8
|
||
|
E106В...45///
|
4,5
|
0,41
|
0
|
6,5
|
3,5
|
||
|
E106В...52///
|
5,2
|
0,47
|
0
|
4
|
1,8
|
||
|
E106В...64///
|
6,4
|
0,64
|
0
|
3
|
1
|
||
|
E106A...15///
|
1/8"
|
1,5
|
0,07
|
0
|
80
|
80
|
5
|
|
E106A...20///
|
2,0
|
0,1
|
0
|
50
|
40
|
||
|
E106A...25///
|
2,5
|
0,15
|
0
|
35
|
33
|
||
|
E106A...35//
|
3,5
|
0,32
|
0
|
20
|
19
|
||
|
E106В...15///
|
1/4"
|
1,5
|
0,07
|
0
|
80
|
80
|
|
|
E106В...20///
|
2,0
|
0,1
|
0
|
50
|
40
|
||
|
E106В...25///
|
2,5
|
0,15
|
0
|
35
|
33
|
||
|
E106В...35///
|
3,5
|
0,32
|
0
|
20
|
19
|
||
|
E106В...45///
|
4,5
|
0,41
|
0
|
14
|
13
|
||
|
E106В...52///
|
5,2
|
0,47
|
0
|
10
|
9
|
||
|
E106В...64///
|
6,4
|
0,64
|
0
|
5
|
4,5
|
||
|
Код
|
Ø
|
Отв.,
мм
|
Kv,
м3/год
|
Перепад тиску,
бар
|
Котушка,
тип
|
||
|
Мін.
|
Макс.
|
||||||
|
Змін.
струм
|
Пост.
струм
|
||||||
|
E106C...30///
|
3/8"
|
3
|
0,25
|
0
|
15
|
10
|
2
|
|
E106C...35///
|
3,5
|
0,32
|
0
|
10
|
8
|
||
|
E106C...40///
|
4
|
0,36
|
0
|
8
|
5
|
||
|
E106C...45///
|
4,5
|
0,41
|
0
|
6,5
|
3,5
|
||
|
E106C...52///
|
5,2
|
0,47
|
0
|
4
|
1,8
|
||
|
E106C...64///
|
6,4
|
0,64
|
0
|
3
|
1
|
||
|
E106D...30///
|
1/2"
|
3
|
0,25
|
0
|
15
|
10
|
|
|
E106D...35///
|
3,5
|
0,32
|
0
|
10
|
8
|
||
|
E106D...40///
|
4
|
0,36
|
0
|
6,5
|
3,5
|
||
|
E106D...45///
|
4,5
|
0,41
|
0
|
4
|
1,8
|
||
|
E106D...52///
|
5,2
|
0,47
|
0
|
3
|
1
|
||
|
E106D...64///
|
6,4
|
0,64
|
0
|
15
|
10
|
||
|
E106C...30///
|
3/8"
|
3
|
0,25
|
0
|
25
|
24
|
5
|
|
E106C...35///
|
3,5
|
0,32
|
0
|
20
|
19
|
||
|
E106C...40///
|
4
|
0,36
|
0
|
16
|
15
|
||
|
E106C...45///
|
4,5
|
0,41
|
0
|
14
|
13
|
||
|
E106C...52///
|
5,2
|
0,47
|
0
|
10
|
9
|
||
|
E106C...64///
|
6,4
|
0,64
|
0
|
5
|
4,5
|
||
|
E106D...30///
|
1/2"
|
3
|
0,25
|
0
|
25
|
24
|
|
|
E106D...35///
|
3,5
|
0,32
|
0
|
20
|
19
|
||
|
E106D...40///
|
4
|
0,36
|
0
|
16
|
15
|
||
|
E106D...45///
|
4,5
|
0,41
|
0
|
14
|
13
|
||
|
E106D...52///
|
5,2
|
0,47
|
0
|
10
|
9
|
||
|
E106D...64///
|
6,4
|
0,64
|
0
|
5
|
4,5
|
||
Додаткові опції:
-
Покриття латунного корпусу нікелем
-
Версія для використання з киснем
Ціна на електромагнітний клапан прямої дії нормально закритий, серії Е106
|
Модель
|
Приєдн.,
дюйм
|
Котушка,
тип
|
Ціна,
грн
|
|
|
Ущільнення NBR=B (-10+90°C) - вода (до +70°С), повітря (до +90°С), нафтопродукти і похідні, скраплений газ, вуглеводні, метан, этан, пропан, бутан, керосин та ін.
|
||||
|
E106AB...///
|
1/8"
|
2
|
1645
|
|
|
E106BB...///
|
1/4"
|
|||
|
E106AB...///
|
1/8"
|
5
|
1941
|
|
|
E106BB...///
|
1/4"
|
|||
|
E106CB...///
|
3/8"
|
2
|
1832
|
|
|
E106DB...///
|
1/2"
|
|||
|
E106CB...///
|
3/8"
|
5
|
2128
|
|
|
E106DB...///
|
1/2"
|
|||
|
Ущільнення EPDM = E (<+ 140 °C) - гаряча вода і пар (від -10 до 140 °С), лужні миючі засоби, калійні і натрієві розчини, гідравлічні рідини, поляризовані розчинники
|
||||
|
E106AE...///
|
1/8"
|
2
|
1689
|
|
|
E106BE...///
|
1/4"
|
|||
|
E106AE...///
|
1/8"
|
5
|
1986
|
|
|
E106BE...///
|
1/4"
|
|||
|
E106CE...///
|
3/8"
|
2
|
1876
|
|
|
E106DE...///
|
1/2"
|
|||
|
E106CE...///
|
3/8"
|
5
|
2172
|
|
|
E106DE...///
|
1/2"
|
|||
* PTFE (-10+180°С) та FPM (-10+130°С) ущільнення - ціна за запитом
Електромагнітний клапан нормально закритий прямої дії Е109
Електромагнітний клапан нормально закритий, тип E109 - двоходовий клапан прямої дії виробництва ACL s.r.l. (Італія). Клапан електромагнітний серії 109 чудово підходить для використання в системах капельного поливу, в самоплинних системах - так як у нього незавужений прохід і при цьому він працює при нульовому вхідному тиску.
Корпус клапана виконано з латуні з вибитим гарячим штампуванням, з наступними варіантами різьбових з'єднань BSP (G) 3/8", 1/2", 3/4 ". Арматурна трубка виготовлена з нержавіючої сталі.
Матеріалами ущільнення діафрагми можуть бути: NBR (Buna, нітрил), EPDM, FPM (Вайтон). Діафрагма нітрил для використання з повітрям (до 70 °С), водою (до 90 °С), дизельним паливом та іншими нафтопродуктами; ущільнення FPM - для загального використання і вакууму; EPDM підходить для рідин на основі води, гаряча вода (пар до 140 °С) і рідин на основі гліколю, ущільнення EPDM не призначене для використання з олійними рідинами.
Клапани, в залежності від приєднання, використовують котушки: тип 2 і тип 5. Фірма ACL виробляє два класи таких котушок, придатних для використання з типом 109 - ті, у яких електрична ізоляція класу F дозволяє використовувати електромагнітний клапан в діапазоні температур навколишнього середовища від - 10 °C до +55 °C, а котушки класу H в діапазоні температур - 10 °C + 80 °C. При дотриманні цих температурах і відповідного живлення - ці котушки розраховані на безперервну експлуатацію ED100%. З встановленим коннектором вони забезпечують захист IP65 і IP00 - без нього.
Технічні характеристики
Електромагнітний нормально закритий клапан прямої дії ACL E109 - не потребує мінімального перепаду тиску між впускним і випускним отворами. Максимально допустимий тиск - 5 бар (корпус). В'язкість робочого середовища - не більше 25 сСт (мм²/с).
|
Код
|
Ø
|
Kv,
м3/год
|
Перепад тиску,
бар
|
Котушка,
тип
|
||
|
Мін.
|
Макс.
|
|||||
|
Змін.
струм
|
Пост.
струм
|
|||||
|
E109C...12///...
|
3/8"
|
2,0
|
0
|
0,5
|
0,06
|
2
|
|
E109D...12///...
|
1/2"
|
2,2
|
0
|
|||
|
E109E...18///...
|
3/4"
|
4,5
|
0
|
0,14
|
-
|
|
|
E109C...12///...
|
3/8"
|
2,0
|
0
|
0,8
|
0,4
|
5
|
|
E109D...12///...
|
1/2"
|
2,2
|
0
|
|||
|
E109E...18///...
|
3/4"
|
4,5
|
0
|
0,2
|
0,12
|
|
Додаткові опції:
-
Покриття латунного корпусу нікелем
-
Версія для використання з киснем
Ціна на електромагнітний клапан прямої дії нормально закритий, серії Е109
|
Модель
|
Ду,
мм
|
Котушка,
тип
|
Ціна,
грн
|
|
|
Ущільнення NBR=B (-10+90°C) - вода (до +70°С), повітря (до +90°С), нафтопродукти і похідні, скраплений газ, вуглеводні, метан, этан, пропан, бутан, керосин та ін.
|
||||
|
E109CB12///...
|
12
|
2
|
2659
|
Купити |
|
E109DB12///...
|
15
|
Купити | ||
|
E109ЕB18///...
|
20
|
3084
|
Купити | |
|
E109CB12///...
|
12
|
5
|
2955
|
Купити |
|
E109DB12///...
|
15
|
Купити | ||
|
E109ЕB18///...
|
20
|
3380
|
Купити | |
| Ущільнення EPDM = E (<+ 140 °C) - гаряча вода і пар (від -10 до 140 °С), лужні миючі засоби, калійні і натрієві розчини, гідравлічні рідини, поляризовані розчинники. | ||||
|
E109CE12///...
|
12
|
2
|
2803
|
Купити |
|
E109DE12///...
|
15
|
Купити | ||
|
E109ЕE18///...
|
20
|
3281
|
Купити | |
|
E109CB12///...
|
12
|
5
|
3099
|
Купити |
|
E109DE12///...
|
15
|
Купити | ||
|
E109ЕE18///...
|
20
|
3578
|
||
* FPM (-10°C +130°C) ущільнення - ціна за запитом
